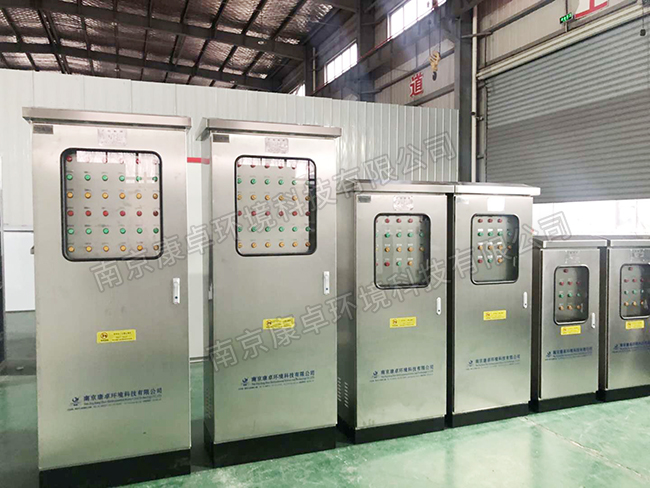

泵站無人值守系統是康卓科技電氣工程師設計，控制設計選用了SIEMENS(西門子)的PLC為控制主機，整個系統的軟件結合良好，操作簡單。泵站無人值守系統由參數采集、PLC、編程接口、上位機控制、執行機構等五部分組成。





由于循環水泵全部需要真空啟動，操作人員在啟動水泵時需要同時操作真空泵，手動閥和電動閥等設備，操作過程復雜，工作量大;啟泵和停泵操作均為現場手動控制，不能實時監控泵房各生產工藝參數等問題，改造后的泵房實現以下功能：自動化控制系統采用分級控制模式，在中和水處理站的中控室(調度室)作為本系統的主控站，監控各個循環泵的運行狀況。泵房現場作為本地子控制站。中控室使用兩臺互為冗余的操作員級的上位機作為操作員站實時監控全廠的生產運行狀況，同時可手動或自動控制泵房設備，使用一臺監控上位機作為工程師管理員站以便及時修改生產運行的重要數據和控制程序等，使系統在最佳的狀態下運行。





泵站主要采集參數如下：

模擬量：循環水供水流量，循環水供水溫度，循環水回水流量，循環水回水溫度，循環系統壓力，冷水池液位，電機的軸承溫度，電機的定子溫度。

數字量： 循環泵運行指示，故障信號，出水閘閥開關滿信號指示，出水閘閥故障信號指示，電球閥開關限位信號指示，電球閥故障信號指示，排水泵開停信號指示，排水泵故障信號指示，真空泵故障信號指示，真空泵開停信號指示。循環泵開停指令;進水閘閥開停指令;電球閥開停指令;主機手自動轉換指令;真空泵開停指令;真空泵手自動轉換指令。

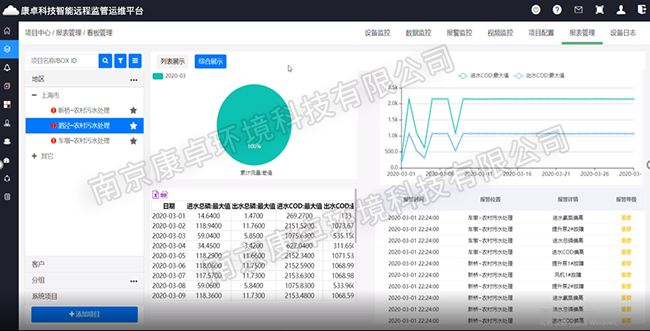

控制中心的現場數據通過PLC的通訊模塊及現場網絡與2部PC機組成一個總線網絡，同時2部PC通過網卡聯機，實現資源共享。泵站控制中心的終端觸摸屏除了對該站設備進行操作顯示外，還可了解其他站的情況。泵房控制中心應該在中控室顯示相關的生產工藝參數，并能進行相關設備的操作。上位機軟件還具有實時、歷史趨勢功能，能夠了解生產參數的動態情況。





泵站無人值守系統功能：

1.監測取水泵站配電室供電電流、供電電壓、電能、線路供電狀態等。

2.監測每臺提水泵工作電流、工作電壓、檢修狀態、啟停狀態、保護狀態等。

3.監測每個電動閥門的開度、開到位關到位狀態。

4.監測出水壓力、出水流量、取水池水位、濁度等信息。

5.監測泵房內污水積水池水位，根據水位控制污水泵排水。

6.自動控制每臺提水泵、閥門；遠程控制每臺提水泵、閥門。

7.自動記錄每臺水泵的工作時間，合理安排水泵工作，均勻磨損。

8.監測吸管真空度，自動、遠程控制真空泵。

9.人員進入泵房，自動報警，自動拍照上傳照片；也可遠程控制拍照。

10.電流、電壓、水位、壓力、濁度等超過設定數值時報警，支持自動保護；停電報警。

11.監測終端和監控中心服務器均可存儲歷史數據。

12.自動生成生產報表、曲線。

13.支持多種通信方式，采用光纖或無線網橋通信時支持視頻監控。



水泵房系統無人值守改造建設方案完成后，效果十分明顯，節約了人力資源，提高了效率，設備的運行狀況實時監控和調節，最大程度助力企業實現良好的經濟效益。
